建筑设备与节能控制系统

>系统概述

建筑设备监控与节能控制系统是将建筑物(群)内的空调与通风、变配电、照明、给排水、电力、热源与热交换、冷冻和冷却、电梯和自动扶梯运输等设备和系统,以集中监视、控制和管理为目的构成的综合系统。建筑设备监控系统以计算机局域网为通信基础、以计算机技术为核心,具有分散控制和集中管理的功能。系统以管理层、控制层和现场层的三层网络架构为主,网络拓扑结构多种复合,采用双绞线传输,多种标准和私有通信协议并行。建筑设备监控系统的主要功能是对建筑物内的机电设备进行集中监视,自动测量、控制、调节,建筑物内消耗能源的设备和系统都归其管理,室内的温度、湿度、新风量、含尘浓度和照度等环境由其管理的设备营造。该系统为人们工作和生活创造安全、健康、节能、环保的环境发挥了重要作用,已经成为建筑智能化系统中十分重要的组成部分。




>结构说明

建筑设备监控系统应根据建筑的规模、功能要求和选用产品的特点,采用不同的网络结构。目前,系统结构以集散式计算机控制系统(DCS)为主,通信网络通常采用三层网络结构。

>三层功能

1、管理层的功能是实现操作,进行信息综合。硬件构成包括计算机、网络接口和网络设备(网卡、集线器、交换机、数据传输介质)等。管理层能够以用户容易理解的方式显示系统数据,允许用户发送一定的命令控制系统,自动执行计划任务,产生系统报警和事件信息,生成综合报表,实现信息系统共享数据,与互联网建立联系,允许远程访问等。

2、控制层的功能是实现控制策略,硬件构成包括通用控制器和网络接口。通用控制器是指用户可自由编程的控制器,适用于各种机电设备的控制;能够以用户容易理解的方式显示数据,允许用户发送命令去控制机电设备,自动执行计划任务,产生设备报警和事件控制,生成报告,与其他控制器共享数据等。网络接口有两类,分别把控制层向上连接到管理层或向下连接到现场层。

3、现场层的功能是完成仪表信号传送,硬件构成包括网络接口、微控制器、分布式输入输出模块和传感器、执行器等,也称为仪表层或设备层。微处理器是一种嵌入计算机硬件和软件的对建筑末端设备使用的专用控制器,大多是用户不能自由编程的控制器,有些可以自由编程,但仅限于该末端设备的控制。

>应用价值

1、提高对楼宇的整体管理效率,节省人力和时间;

2、配合自控系统的节能程式操作,减少不必要的能源浪费;

3、提供防范性保养,对可能发生的设备问题作出事先维修;

4、能提供整体监测,对机电设备故障作出即时察觉及分析,减少因小故障而引起的其他问题,同时节省时间和资金。

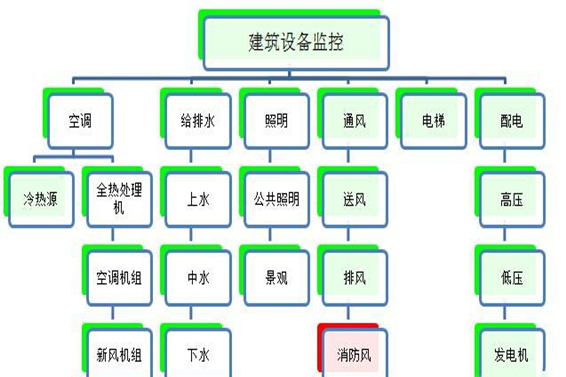

建筑设备与节能控制系统(图2)
