机房建设

>简要介绍

机房建设指的是通过对机房的四个基本要素:结构、系统、服务、管理以及它们之间的相互联系的最优考虑,来提供一个投资合理,同时又高效便利的环境,帮助企业实现包括成本,便利和安全多方面的目标。机房建设的基础首先需要一个模块化的、灵活性的、可靠性极高的布线网络,它能连接话音、数据、图像以及各种用于控制和管理的设备与装置。企业就是利用这种布线网络的特点,来满足不断变化的使用者的需要,同时尽可能减少建设单位的花费。

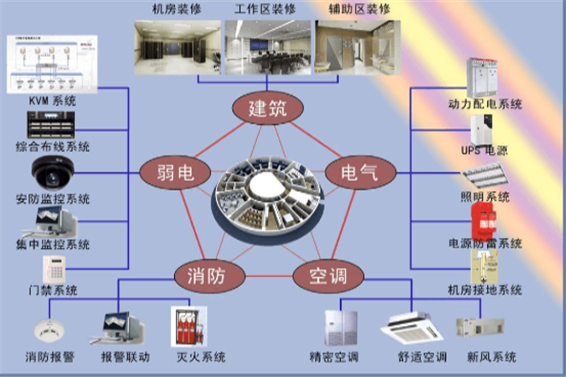

>工程拓扑图

机房建设(图1)

>建设内容

1、建筑装修系统

建筑装修是整个机房的基础。它主要起着功能区的合理划分及保证机房环境达标的作用。建筑装修系统又可分为电磁屏蔽系统、抗静电地板系统、防尘吸音天花系统及其他装饰等系统。对机房平面作整体规划,并进行相应的装修设计。机房装修不同于普通装修,要求防尘、防水、防静电、保温、防结露、阻燃并具有良好的抗电磁场干扰性。

2、动力供配电系统

机房的供配电系统是机房高可用性的基本保证。主要包括低压配电柜、在线扩容的模块化、UPS不间断电源系统、照明系统、辅助供配电、电缆线路敷设等。在建设过程中,估算机房的总负载,在配电的空开、插座、线缆等多方面提供冗余,方便后期灵活的进行扩展。机房的总配电一般需要双路配电,一主一备,分别由两台变压器引入,必要时配备发电机。机房设备投入使用后,需要一个长期稳定可靠的供配电系统来保证设备及系统稳定运行。

3、空调新风系统

机房空调新风系统是机房运行环境的保障。新风系统主要解决机房内空气问题。空气中杂质太多,可能导致静电放电等问题,会影响设备元件寿命,甚至会损坏设备元件。精密空调是标准化机房内必不可少的设备,精密空调可以保证设备对运行环境温湿度的需求。机房内的温湿度和洁净度对减少设备故障率、延迟设备使用寿命起到决定性作用。

4、消防、接地和防雷系统

机房火灾自动报警与气体灭火系统通过烟感和温感探头采集机房内的信息。当烟雾和温度满足设定的阈值后,发声光报警,同时联动指挥各种消防设备在火灾时密切配合,各司其职,投入工作。机房防雷接地系统对机房安全运行起着重要作用。通过雷击过压和电磁干扰防护等技术手段确保通讯设备及机房人员人身安全。

5、环境监控系统

环境监控系统是运用现代化管理运维技术来实现对机房整体物理环境和设备运行情况进行实时监控记录。环境监控系统包括视频摄像、设备监控(UPS、精密空调、低压配电柜)、环境监控(室内温湿度、漏水)等。一台完整的机房环境监控系统是机房硬件环境系统建设的有力补充,对保障机房设备稳定运行起着重要作用。

6、标准化机柜系统

现代化机房IT设备多为机架式设备,如机架式服务器、刀片式服务器、交换路由器、配线架等,安装在标准的19英寸42U服务器机柜里面,机柜两头是强电列头柜和弱电列头柜。为了整齐、美观、节能、环保,现代机房大都采用冷通道或者热通道部署方式部署机柜,其中精密空调也是标准的19英寸42U服务器机柜样式部署在机柜中间。机柜不但要满足现有设备的正常运行,而且需预留可扩容的空间,以备今后扩容需要。

7、综合布线系统

综合布线系统是实现机房功能的基本保障,布线具体要求强弱电分开走线,布线简单整齐、排列有序。机房布线分为上走线和下走线。上走线可视性好,线缆出现故障,易于排查。下走线整体美观,但线缆出现故障时,不宜于排查。

>设计原则

1、安全性

机房的设计与建设必须确保机房的安全可靠,充分考虑防火、防水、防盗、保密、接地、防雷、防干扰、降噪及地面承重等安全问题并釆取有效措施。

2、可靠性

釆用优良的材料和性能优越可靠的设备,配套规范的施工工艺技术,确保机房各个环节都安全可靠。

3、实用性和先进性

釆用先进成熟的技术和设备,尽可能釆用先进的技术、设备和材料,以适应高速的数据处理与业务需要。

4、扩展性

不仅能支持现有的系统,还能在空间布局、系统容量等方面有充分的扩展余地,便于系统适应未来发展的需要。

5、标准性及开放性

严格按国家关于计算机机房的有关标准设计。

6、整体性

机房工程是一个整体,应考虑各系统的色调、布局、格调及效果的一致性和整体性。

7、经济性

以较高的性能价格比构建机房,使资金的产岀投入比达到最大值。能以较低的成本、较少的人员投入来维持系统运转,提供高效能与高效益。尽可能保留并延长已有系统的投资,充分利用以往的投入。

8、可管理性

由于机房具有一定复杂性,随着业务的不断发展,管理的任务必定会日益繁重。所以在机房的设计中,必须建立一套全面、完善的机房管理和监控系统。所选用的设备应具有智能化、可管理的功能,同时条用先进和管理监控系统设备及软件,实现先进的集中管理监控,实时监控、监测整个机房的运行状况,实时灯光、语音报警、实时事件记录等功能。

>设计依据

《智能建筑设计标准》 GB/T 50314-2006 

《智能建筑工程质量验收规范》GB50339-2003 

《电子信息系统机房设计规范》 GB 50174-2008 

《电子信息系统机房施工及验收规范》GB50462-2008 

《电子计算机机房场地通用规范》GB 2887-2000 

《计算机机房用活动地板技术条件》 GB6650-86 

《民用建筑电气设计规范》 JGJ/T 16-92 

建筑物防雷设计规范》 GB50057-94 

《建筑物电子信息系统防雷技术规范》GB50343-2004 

《电气装置安装工程施工及验收规范》GB50254-96
