台儿庄市民中心节能监测案例
＞项目档案
项目名称：台儿庄市民中心
项目类型：节能监测平台
建设单位：山东台儿庄古城国有资本投资运营有限公司
施工单位：山东三水智能化工程有限公司
项目采购设备：公共建筑能耗监测系统1套，能耗数据采集器2台，多功能远传电表240台，智能远传超声波水表19台，辅材1批。
＞项目简介
项目介绍：

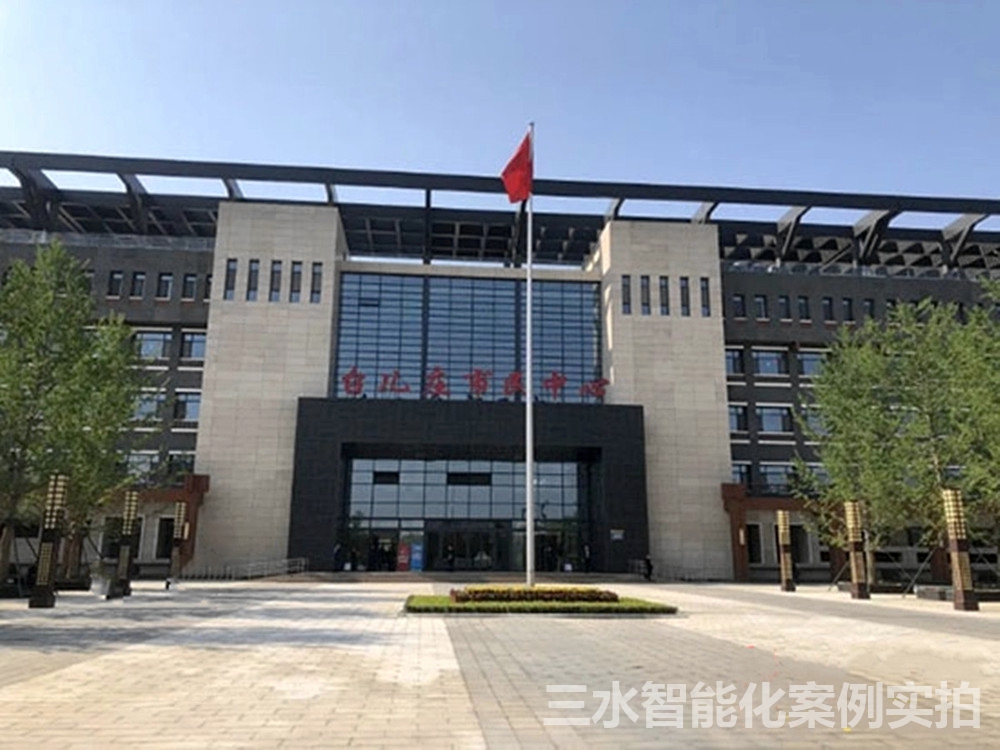

台儿庄市民中心位于枣庄市台儿庄区北部新区内，西临台二十路，南临台九路，建筑面积30067.18㎡。台儿庄市民中心共监测90个用电回路，并明确了支路信息合理的分配到照明插座用电、空调用电、动力用电和特殊用电能耗四大分项中。通过引入总计量表数据进行对比分析，监测该大楼60天用电占总用电量的99%；通过与以往使用的历史数据，监测范围实现了全覆盖；通过各支路能耗日、小时数据对比分析，监测数据稳定可靠，真实性、准确性较高，与大楼用能时段相吻合，实现了对大楼主要及大部分及常用电能的监测，达到了用能类别和用能设备进行实时监测、管理和节能改造，提高资源利用率，实现建筑节能降耗。
建设方案：
台儿庄市民中心节能监测平台建设，区内设置配电室1处。3栋建筑（共设支路240个回路其中包含备用支路），配电室（共设支路98个回路其中包含备用支路），A座（共设支路73个回路其中包含备用支路），B座（共设支路17个回路其中包含备用支路），档案馆（共设支路15个回路其中包含备用支路），地下车库（共设支路37个回路其中包含备用支路）共计用电监测支路240个。在主管道安装超声波远传智能水表19块，监测园区用水。以上监测点均设置1台无线数据采集器，所属设备均需重新安装带采集数据、网络传输功能的仪表。在实现了各仪表所辖回路梳理、分类、调整后，安装数据采集器，利用无线数据传输技术，实现对不同单位用能系统的实时监测。在指定区域安装服务器，通过公网供客户端查询。
系统框架：
功能实现：

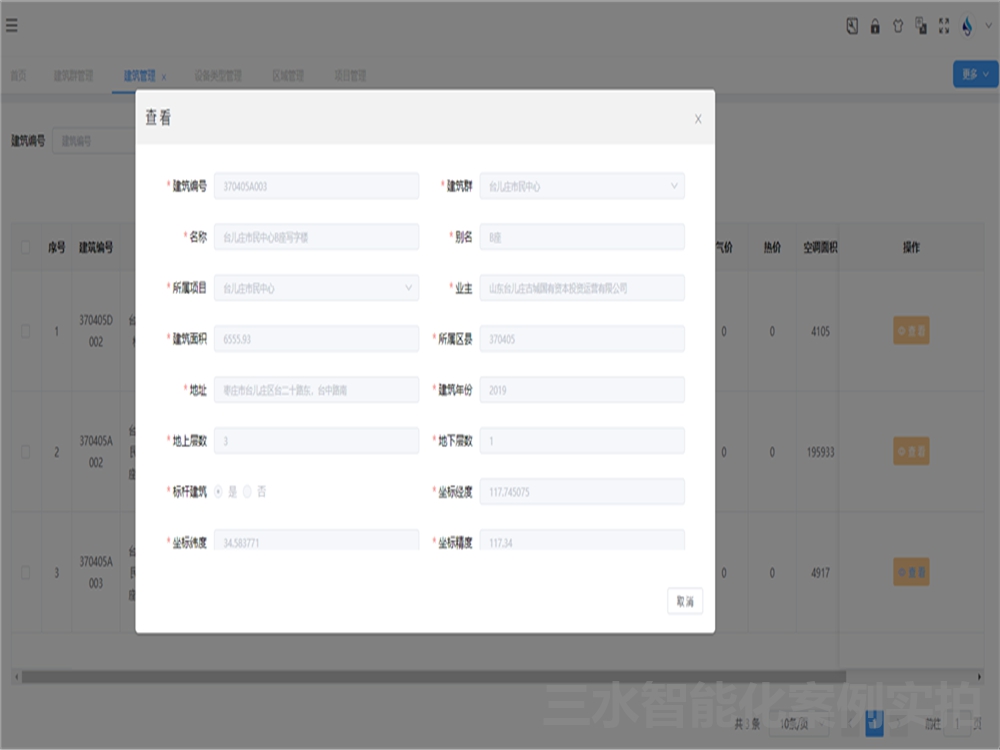

1、建筑物基本信息管理
系统实现了对建筑物基本信息（名称、编码、建筑类别、使用面积、建成年代、经纬度、采暖形式、仪表安装信息）的管理。
2、电路结构描述
系统提供可完全定制的电路描述设计模块，用户可方便的将各建筑建筑的电路结构描述录入系统，以反应现场测量仪表与实际支路之间的关系、现场测量仪表与实际耗能设备之间的关系、测量仪表与测量仪表之间的关系。
3、能耗建模
系统可根据实际的电路结构和电表安装位置、变比参数、水表、冷量表参数，建立用能模型，以反映实际的用能情况；根据实际末端设备的负荷类型、额定功率、运行时间、运行负载率等参数，建立分类项模型，以进行能耗数据计算。

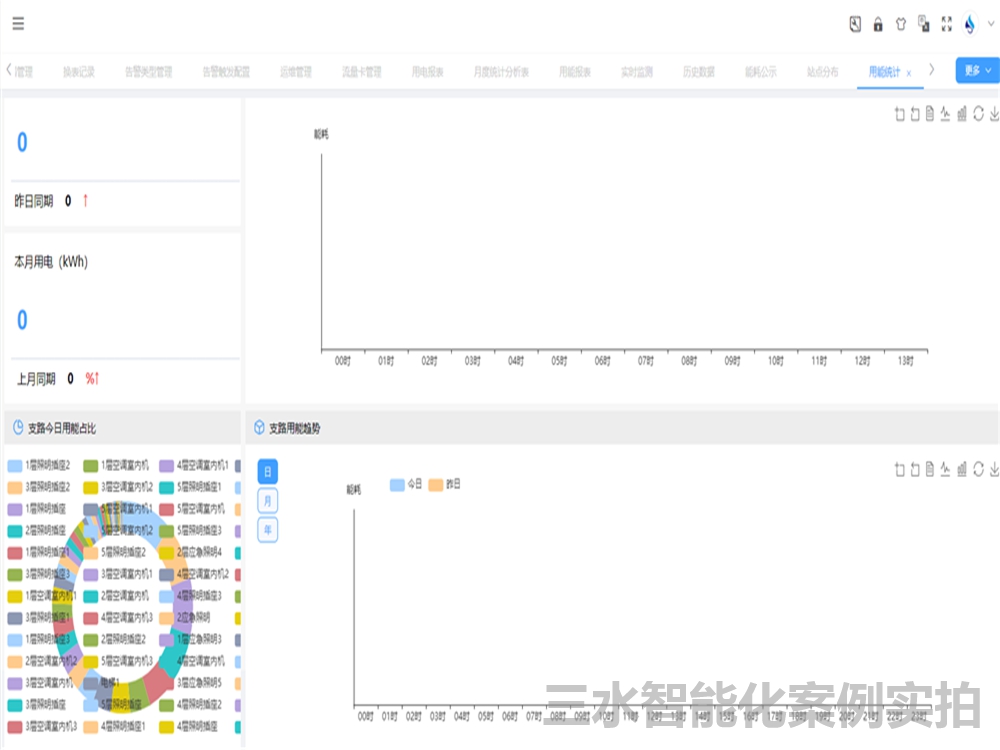

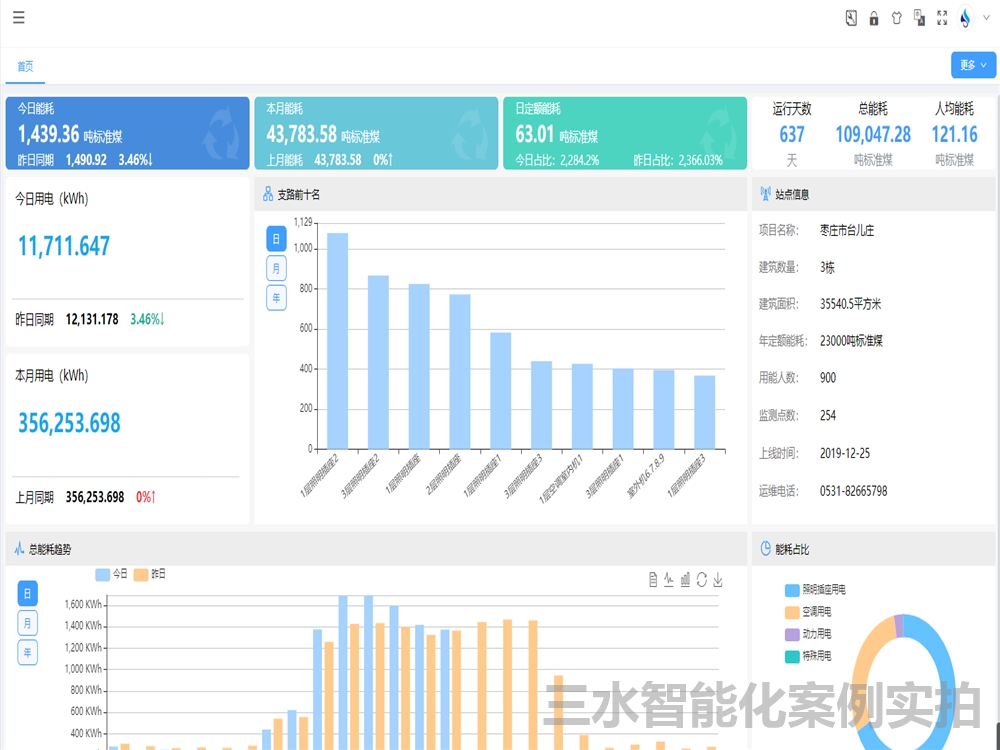

4、实时数据展示
系统可对当前所有监测点每个实际监测因子的最新实时实样数据以及在线仪表设备的最新运行状态或生产线设备的最新工作状态进行展示。
5、历史数据查询和展示
系统可让用户随时查询和显示数据库中历史监测数据。
6、分时计价费率维护和电费计算
系统实现了多时段多费率设置，支持阶段费率、季节费，可充分反映出经过削峰填谷节能改造后的真实用电情况。
7、数据与图片导出与打印
系统支持数据列表和数据曲线图表导出为本地文件，或者直接进行打印输出。
8、授权访问与远程访问
系统支持用户权限管理，根据不同用户授予不同的权限，从而保证了系统的安全，防止非法用户的进入。
9、日志系统
系统提供了完备的日志系统，对系统中的重要操作都进行了日志记录，对通讯日志可分为正常通讯日志、异常参数日志、指令日志等；对基本信息管理、远程参数管理、权限管理、日常登录等操作都进行了分类日志。

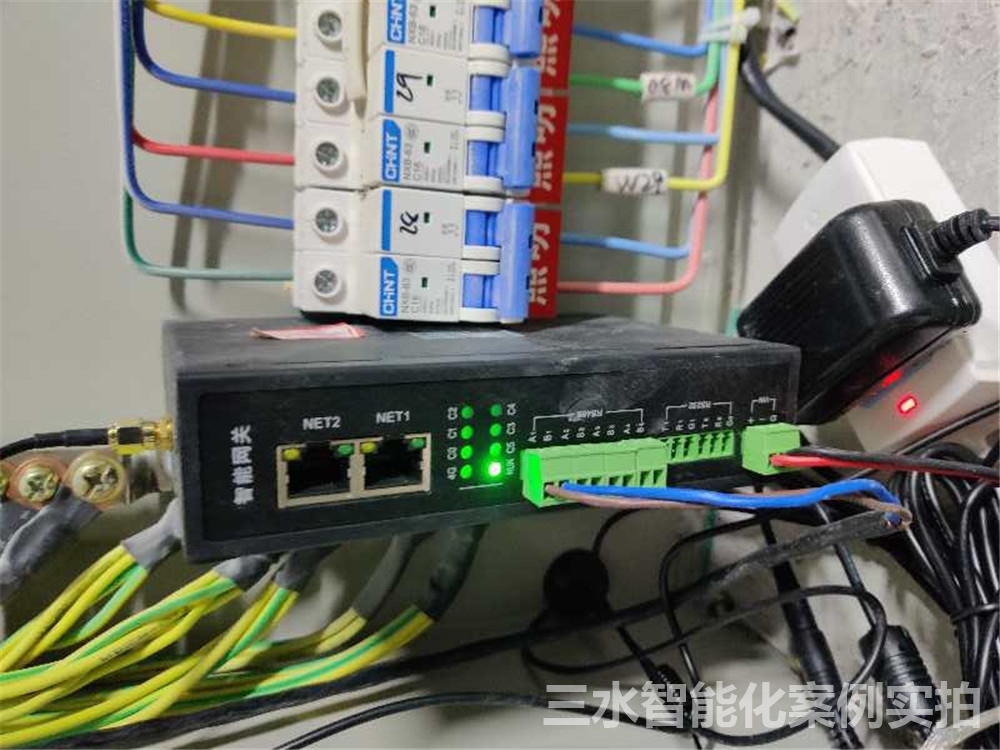

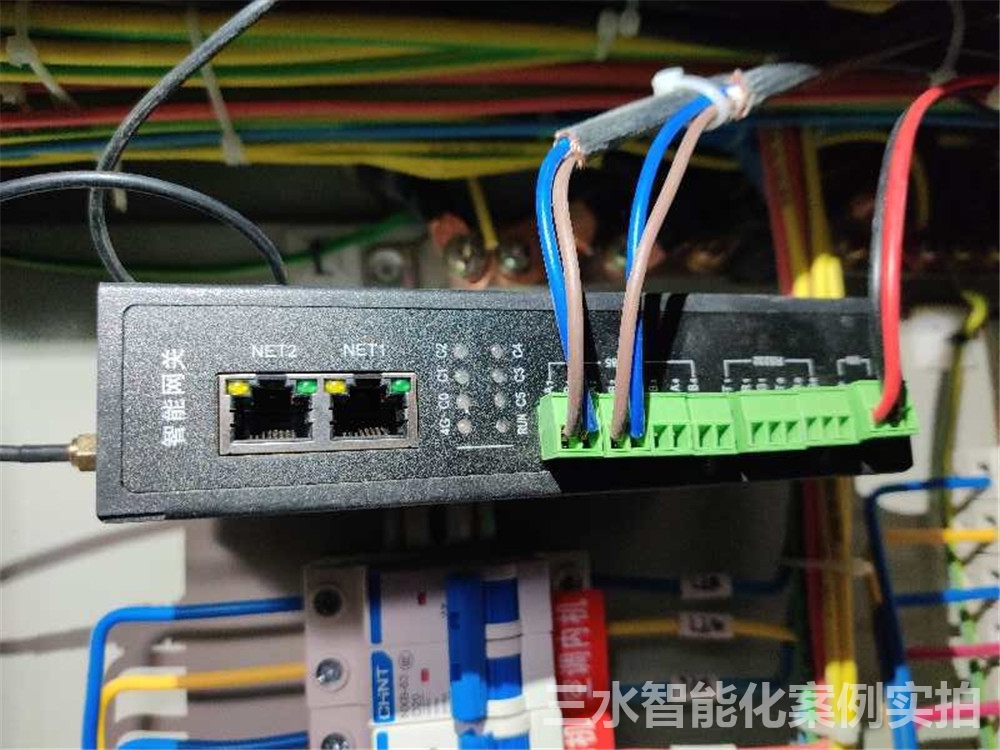

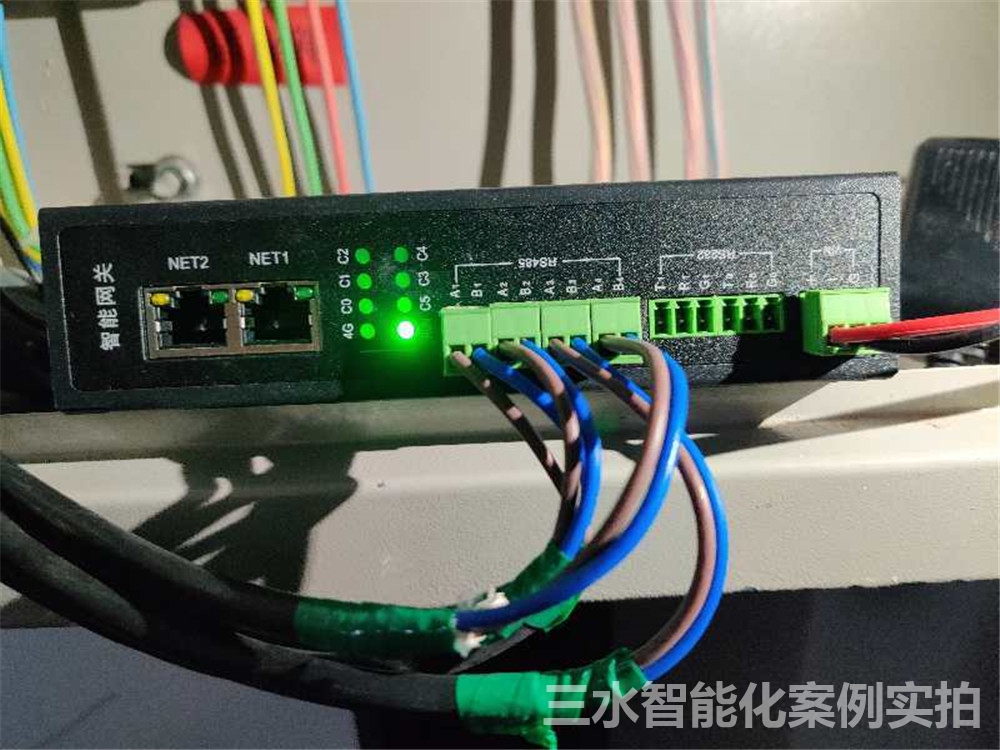

施工展示：
平台设计依据：
《公共机构节能条例》中华人民共和国国务院令
《节能监测技术通则》GB/T15316-1994
《智能建筑设计标准》GB/T50314-2000
《电能计量装置技术管理规程》DL/T 448—2000
《国家机关办公建筑和大型公共建筑能耗监测系统建设分项能耗数据采集技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统分项能耗数据传输技术导则》
《国家机关办公建筑和大型公共建筑能耗监测系统楼宇分项计量设计安装技术导则》
《控制网络LONWORKS技术规范第2部分：电力线信道规范》GB/Z20177.2-2006
《控制网络LONWORKS技术规范第3部分：自由拓扑双绞线信道规范》GB/Z20177.3-2006
《控制网络LONWORKS技术规范第4部分：基于隧道技术在IP信道上传输控制网络协议的规范》GB/Z20177.4-2006
