智能楼宇自控系统的微网系统模型！

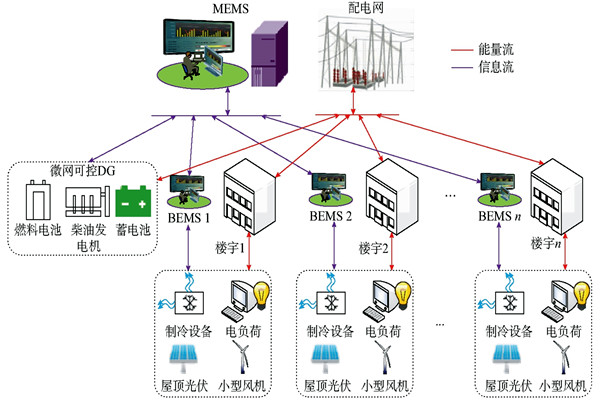

智能楼宇自控系统的微网系统示意图如图所示，包括多个智能楼宇、微网可控DG、储能系统以及通信链路。其中，每个楼宇自控系统包括制冷设备、常规用电设备以及屋顶光伏系统。智能楼宇自控系统各单元功能介绍如下。

BEMS:每个智能楼宇的BEMS根据设定的预测时域和控制时域，在每个控制时域通过通信链路从气象站获取预测时域内的光照强度及室外温度的预测数据。同时BEMS通过智能楼宇设置的传感器获取当前智能楼宇室内温度、不可控负荷、屋顶光伏的运行数据及运行信息。经过仿真预测及数据预处理，通过通信链路将计算结果上传到MEMS。

MEMS:收集各个BEMS上传的预测结果，根据预先设定的调度目标以及电价信息进行优化计算，随后将优化计算后的用电曲线下发到各个BEMS，每个智能楼宇则执行相应指令。

为了高效执行多时间尺度优化调度算法，智能楼宇自控系统的设计应用了MEMS和BEMS互动的双层调度框架。

上层调度:MEMS根据预测信息、微网系统及智能楼宇的运行信息以及不同调度阶段的目标函数，得到当前调度时段内各个智能楼宇的制冷负荷以及各个可控DG的调度指令，并下发到各个智能楼宇BEMS及DG的控制中心，执行相关调度计划。

下层管理:各个BEMS一方面接收MEMS下发的调度指令，并对楼宇制冷机做调控;另一方面采集智能楼宇用户的舒适度需求以及制冷机的运行约束，并将相关信息上传至MEMS。各个可控DG控制器一方面接收MEMS下发的调度指令对DG进行调控，另一方面将各个DG的运行参数及相关约束上传至MEMS。
