三水智能化带您探究楼宇自控系统设计实例！
实际当中，智能建筑楼宇自控系统的集成是由其内部组成和运行的各个子系统共同构成的一个综合系统，而楼宇自控系统往往需要解决的是各个子系统之间的相互关联性和相互操作性等问题，如何较好的解决设备以及系统之间的诸如接口的标准化、协议的规范化、平台的系统化、软件应用的合理化以及运行管理的优化等问题则是当前实现绿色智能楼宇自控系统智能化、信息化以及集成化的关键所在。

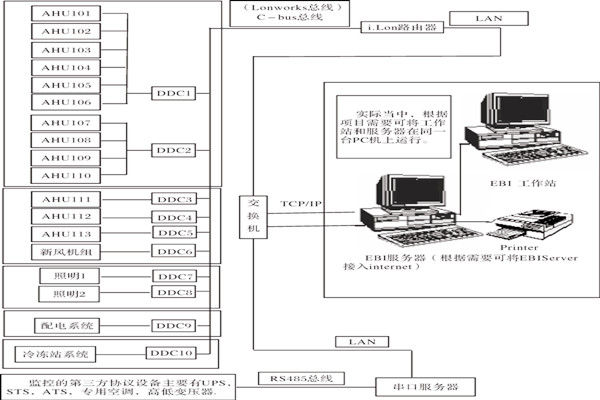

如图所示，为以某地新建厂房BAS((Building Automation System)实际工程为研究对象所建立的楼宇自控系统设计方案，该控制系统由中央空调系统AHU(Air Handle Unit)、供配电系统、照明系统、冷冻站系统以及第三方协议设备等共同组成，其中空调系统主要包括十三台中央空调机组(AHU101-AHU113)和一台新风机组。由图1可知，若按照系统采用的现场总线不同，整个楼宇自控系统则主要由霍尼韦尔(Honeywell)DDC(Direct Digital Control)控制器和第三方协议设备两部分组成。若按照系统功能的不同，整个楼宇自控系统则主要由第三方协议设备与DDC控制器构成的底层部分以及EBI工作站与EBI服务器构成的顶层部分共同组成。
实际当中，整个楼宇自控的工作原理可以大致描述为：通过采用专用的传感器采集各个子系统诸如温度、湿度、流量、压力以及其它的相应开关状态等参数，再经过变送器转化为标准的电压以及电流信号并传送至DDC控制器，控制器再按照相应的控制算法以及控制规律对输送进来的数据进行处理，最后将处理而得到的控制指令传送至各个子系统对应的执行器并进行相应的动作，与此同时，EBI服务器将通过C-bus总线接收相应的数据信号。此外，需要指出的是，系统当中的第三方协议设备主要是指系统生产厂商之外的其他厂商所提供的设备，这些楼宇自控设备则不需要专门对其进行相应的控制，而只需通过数据分析以及解码操作来实现EBI服务器与这些设备的通讯，从而实现楼宇自控实时监测。
