智能楼宇控制系统组态工程的开发过程

在利用EBI的系统资源组态(Quick Builder)软件进行智能楼宇控制系统的实际软件编程以及通讯设置时，组态工程开发是其中的一个重点和难点。实际当中，组态工程一般由通道组态、控制器组态以及点位组态3部分组成，以下为楼宇控制系统组态工程实际开发的大致过程。

(1) 通道组态

结合工程实际，由于整个智能楼宇控制系统的集成主要是借助FCS与EBI技术特别是由Lonworks现场总线以及第三方协议设备与EXCEL5000 EBI系统相集成的，所以一般将DDC控制系统设置为一个专门通道组态，而将第三方协议设备涉及的每一种协议设备设置为一个专门通道组态，如图所示为其通道组态图。

(2) 控制器组态

楼宇控制系统控制器组态的定义是建立在上一步“通道组态设置”之后将要进行的组态工程开发的第二步。如图7所示为其控制器组态图，首先需要指出的是，控制器组态定义时，其定义和设置的控制器组态与实际DDC控制系统当中的控制器是一对一相互对应的，即图当中定义的DDC1控制器对应的就是实际智能楼宇控制系统当中的DDC1控制器；其次，针对楼宇控制系统当中的第三方协议设备来说，EBI软件所定义和设置的DDC控制器是与第三方协议设备当中对应的某一设备本身的寄存器也是一一对应的；另外，结合工程实际以及成本等因素，该工程在楼宇控制系统第三层的现场设备层没有采用专门的DDC控制器或PLC(Programmable Logic Controller)可编程控制器来监控系统当中的第三方协议设备，所以EBI系统可以借助第三方协议直接从第三方协议设备本身的寄存器中读写相应的数据。

(3) 点位组态

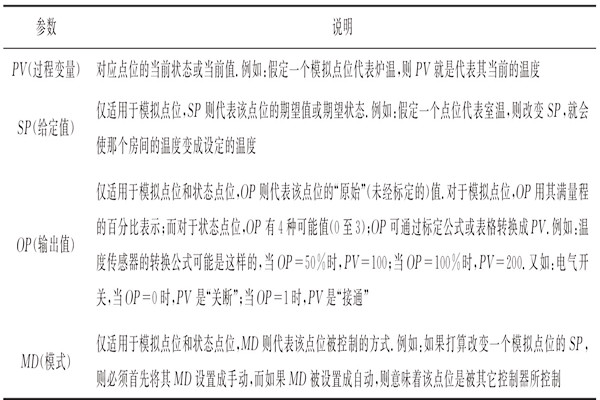

实际当中，点位组态即为各个DDC控制器所属点位的定义与设置。从系统资源组态(Quick Builder)中导入的DDC控制器点位一般对应有四种类型，即表1所示的四个参数分别对应和代表四种类型。
