楼宇自控系统数据采集模块的实现

楼宇自控系统的数据采集模块包括终端节点、协调器结点以及路由器节点。终端节点采集楼宇中各项数据，协调器建立和维护一个Zigbee网络管理其网络中的其他节点，路由器实现其他节点的消息转发功能。其中，由协调器节点、路由器节点和终端节点构成ZigBee三级树型无线传感网络，构成数据采集模块的网络骨架。

楼宇自控系统数据采集模块中环境信息采集传感器有温度传感器、湿度传感器、光照度传感器、土壤传感器、车距传感器、烟雾传感器、PM2.5传感器和人体红外传感器;设备控制器有灯光控制器、插座控制器、窗帘控制器、空气净化器控制器、加湿器控制器、音乐控制器、声光报警设备、空调、电脑和电视机ZigBee转红外信号控制模块等。

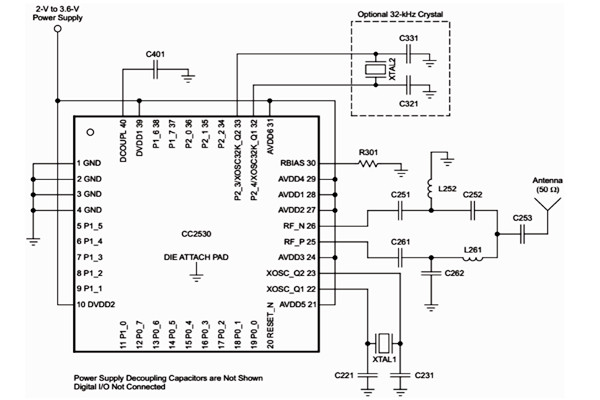

楼宇自控系统数据采集模块的三种节点均采用TI公司的CC2530芯片，具体内部结构见图2所示。CC2530芯片拥有丰富的端口，能够同时连接控制多个设备，同时具有良好的扩展性，CC2530芯片与就近的传感器或设备控制器通信连接并进行信息传输，并将多个传感器或设备控制器的信息通过一个无线数据包传递，用以降低室内无线信号辐射。
