智能楼宇自控系统如何选择系统总线？

智能楼宇自控系统的传输总线协议很多，如RS485、ModBus、BACnet、LonWorks、CAN、EIB等，这些总线协议不是传输速率低就是传输距离短，如采用较多的RS485协议，传输速率最大只有10Mbps，传输距离最大为1200m（不加中继），其在大型楼宇自控系统项目上实用性较差。

以上这些协议的通用性也差，一个智能楼宇自控系统项目若采用了这些协议，很难统一，所以系统联网困难（需采用价格不菲的协议转换器）。而楼宇自控系统中必备的视频监控系统，在大型楼宇自控系统项目中常常有数百点甚至上千点的规模，如采用传统的模拟同轴电缆传输，其每个前端摄像机的信号线都需进入管理中心，即由点直接到终端，大家可以想象数百根视频线加上其他系统的总线都进入管理中心，管理中心的线槽需要多大，施工上有多困难，还有SYV75-5的传输距离仅为300m，遇到超高层或超大面积的项目根本不适合。

因此，在大型智能楼宇自控系统项目上采用数字视频传输技术，在前端将模拟视频信号处理成数字信号，主干采用TCP/IP网络化传输是必然的，在很多大型项目中为了传输视频信号都设计有视频专用网络。在局域网系统中采用较多的是 OM3级多模光缆，其带宽已经是万兆，普通摄像机码流仅为2Mbps，标清摄像机为4Mbps，即使采用高清摄像机码流也就为8Mbps。因此在视频网络传输中即使采用高清码流传输，万兆主干的网络系统扣除一些网络开销，也可数百点高清码流运行如果在项目设计中架设的视频网络系统单单运行视频码流，显然比较浪费，而其他智能化子系统如一卡通系统、报警系统、广播系统等，这些子系统的传输数据量都不大，每个系统10Mbps数据量都已足够。因此将它们的数据都集中在同一个TCP/IP网络中运行是可行的，当然要采用一些技术做保障，如采用VLAN将各子系统进行分隔、采用组播技术、QoS 技术及安全策略、高核心引擎的高可靠性核心网络设备、链路上采用备用设计等。

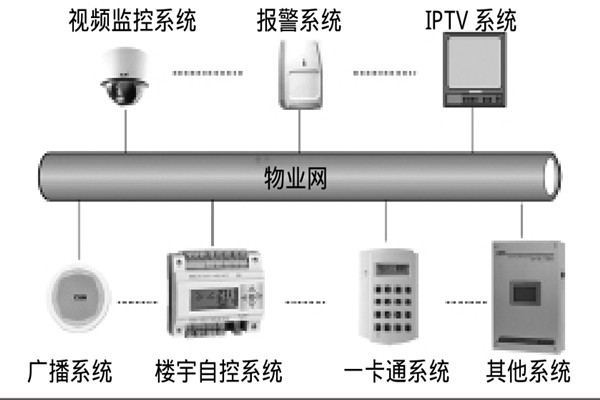

因此在设计大型智能楼宇自控系统项目时，规划整个物业网（如上图），使智能化子系统都运行在物业网上（消防系统由于系统较为封闭，还是采用传统传输方式）。将智能化子系统传输协议采用TCP/IP，架构都基于网络平台，那么进入管理中心的线缆仅仅有数十根光纤即可，极大地简化施工及节约线槽空间，并为日后系统扩容预留了足够的数据空间及线槽空间。
