建筑设备监控系统解决方案！

＞发展现状

建筑设备监控系统是随着计算机技术、自动控制技术、信息技术和网络通信技术的发展而不断发展起来的。近几年，随着工业以太网（Ethernet）、企业内部网（Intranet）的发展和建立，使得建筑设备的监控变为可能。从现场总线控制系统的现场层到管理层均采用 TCP/IP通信协议，并嵌入 Web Server，就可以借助 IE 等通用的网络浏览器实现对智能建筑中各种机电设备的远程监视与控制。建筑设备监控系统与开源架构相结合后，将支持各种系统厂商的协议标准、开源软件，支持有线和无线网络的通信协议，从而实现不同建筑的端到端的 IP 基础地址互联，实现传感器的自动控制、数据采集和分析，同时支持各类系统的网络集成，实现统一管理，这为物联网技术的应用提供了先决条件，也是建筑设备监控系统和物联网结合的关键所在。

＞方案概述

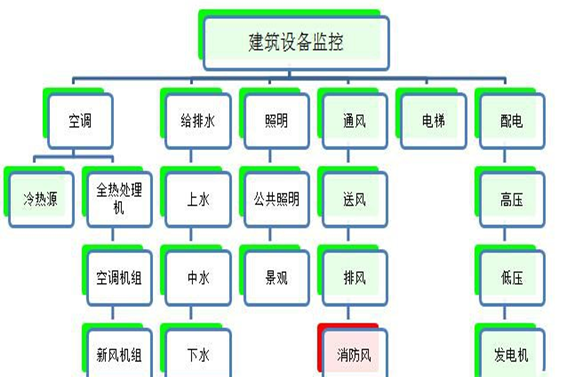

本方案是对建筑物（群）内的空调与通风、变配电、给排水、电力、冷冻和冷却等设备和系统进行集中监视、控制和管理。

建筑物的耗能主要集中在各类设备系统耗能，而建筑设备监控系统作为建筑物节能的监测工具和实施手段，其与节能的关系形成了一个重大的研究课题。建筑设备监控系统与研究建筑节能有着极为密切的关系，检测建筑物各项能耗的各类传感器和仪表是集成控制系统的组成部分之一，建立能量使用数据库是研究节能的基础，是BAS核心控制软件的组成部分，集散控制系统（DCS）是完成BAS各子系统控制功能的主要手段，更是实施节能的媒介。

＞系统架构

＞三层功能

1、管理层的功能是实现操作，进行信息综合

硬件构成包括计算机、网络接口和网络设备（网卡、集线器、交换机、数据传输介质）等。管理层能够以用户容易理解的方式显示系统数据，允许用户发送一定的命令控制系统，自动执行计划任务，产生系统报警和事件信息，生成综合报表，实现信息系统共享数据，与互联网建立联系，允许远程访问等。

2、控制层的功能是实现控制策略

硬件构成包括通用控制器和网络接口通用控制器是指用户可自由编程的控制器，适用于各种机电设备的控制；能够以用户容易理解的方式显示数据，允许用户发送命令去控制机电设备，自动执行计划任务，产生设备报警和事件控制，生成报告，与其他控制器共享数据等。网络接口有两类，分别把控制层向上连接到管理层或向下连接到现场层。

3、现场层的功能是完成仪表信号传送

硬件构成包括网络接口、微控制器、分布式输入输出模块和传感器、执行器等，也称为仪表层或设备层。微处理器是一种嵌入计算机硬件和软件的对建筑末端设备使用的专用控制器，大多是用户不能自由编程的控制器，有些可以自由编程，但仅限于该末端设备的控制。

＞应用价值

1、提高对楼宇的整体管理效率，节省人力和时间。

2、配合自控系统的节能程式操作，减少不必要的能源浪费。

3、提供防范性保养，对可能发生的设备问题作出事先维修。

4、能提供整体监测，对机电设备故障作出即时察觉及分析，减少因小故障而引起的其他问题，同时节省时间和资金。

＞标准规范

GB/T20314-2000 《智能建筑设计标准》

JGJ16-2008 《民用建筑电气设计规范》

DGTJ08-605-2004《建筑设备监控系统检验标准》

GB50339-2003 《智能建筑工程质量验收规范》

JGJ/T334-2014 《建筑设备监控系统工程技术规范》
