远程计量系统解决方案！

＞发展现状

目前，国内有山东济钢、山东莱钢、河南舞钢、云南昆钢等钢铁企业已经开始实施远程集中计量。山东济钢是较早实施远程集中计量的企业，系统以与结合的开发模式，整个应用釆用了技术架构。在汽车衡计量过程中，使用了卡来保存对应的计量信息。在远程计量中心，使用了调度管理环节，在该环节中，系统可以自动接收业务终端的任务请求，为任务排队，为计量员分配坐席，自动分配任务给计量员，支持主动任务获取，记录任务处理日志。山东莱钢各个汽车衡的位置比较分散，所处地理环境比较复杂，在烧结、焦化及炼铁区域的汽车衡条件尤为恶劣。因此对设备的选型要求也比较高，既对技术有要求，也要高优质的性价比以及工业实用性。根据各地汽车衡秤房的现场情况以及汽车计量流程，莱钢对于的识别距离和识别方式都有一定的要求，从而改善汽车衡计量的车号读取方式，提高了计量自动化程度，减少人为因素造成的计量差错。河南舞钢通过对全公司计量系统联网管理，实现了计量现场无人值守及计量中心的远程集中控制管理。舞钢建立了中心视频、周围环境监控系统，实现监控评点设备状态、环境状态、业务状态等的图形化显示，系统使用卡，实现数据动态管理功能，同时汽车衡使用了车号识别系统。

＞方案概述

本方案为建设智能化、信息化、规范化、无人化的称重管理系统服务。结合多层现代化技术、网络，组建的现代化企业称重管控系统。

通过远程监控使各秤点现场的各种信息及时得到沟通和共享，进一步从整体上提高物资计量的运行效率和服务水平，形成信息化、智能化的新型计量系统。系统设计主要围绕终端系统展开，主要工作内容有：利用网络技术将企业现有汽车衡、轨道衡联网，将现场数据及信号实时传输至远程计量中心，实现汽车衡、轨道衡远程集中计量；实现车号自动识别匹配以及车辆位置自动判定，完善计量系统的防作弊功能；实现终端系统软件合理高效，增强系统维护，提高系统运行安全性；实现与原有系统无缝对接。

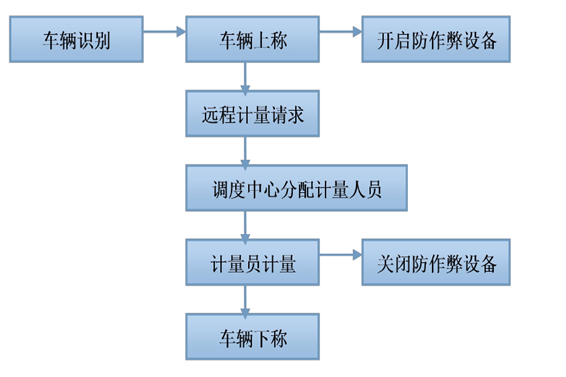

＞系统架构

＞功能介绍

1、系统管理子系统

系统管理子系统包含系统授权和系统设置两大功能。系统授权具有菜单维护、岗位维护、岗位菜单授权、用户岗位授权等功能，维护岗位信息，便于相关人员维护菜单与岗位信息、授权岗位相关菜单和授权用户相关岗位；系统设置具有子库收货对应岗位维护、验配系统岗位维护、衡器参数设置等功能，便于维护子库收货对应岗位信息、维护验配系统岗位相关信息、设置衡器相关参数等。

2、汽车衡远程计量管理子系统

汽车衡远程计量管理子系统包含汽车衡本地自动/自助计量、汽车衡远程集中计量、验配管理、调度监控管理和 PDA进出厂检查四大功能。汽车衡本地自动/自助计量具有进厂＿国内采购、进厂＿进口采购、调拔＿跨区入户等功能，可实现实现跨区入户业务终端计量、国内采购业务终端计量、进口采购业务终端计量等；汽车衡远程集中计量具有国内采购进口采购、线下进厂厂内调拔、跨区出户、跨区出户业务远程计量等功能，以实现国内采购业务远程计量、进口采购业务远程计量、线下进厂业务远程计量、厂内调拨业务远程计量等；验配管理具有缓冲区验配、发卡管理、非缓冲区验配等功能，以便进行缓冲区物流验配管理、各发卡点发卡管理、非缓冲区验配管理等；调度监控管理具有调度监控、调度衡器优先级维护、坐席维护、坐席计量汇总、调度历史查询功能；PDA 进出厂检查具有手持终端进出厂检查功能，实现手持机进出厂检查控制。

3、轨道衡远程计量管理子系统

轨道衡远程计量管理子系统包含轨道衡远程计量和轨道衡现场采集两大功能。轨道衡远程计量具有动态和静态轨道衡远程计量、铁水衡远程计量等功能，可实现对动态和静态轨道衡远程计量、铁水衡远程计量的管理；轨道衡现场采集具有动态衡现场采集 socket 接口、铁水衡现场采集文本接口等。

4、皮带秤采集管理子系统

皮带秤采集管理子系统包含监控中心皮带秤计量和现场皮带秤数据采集两大功能。监控中心皮带秤计量具有皮带秤网络监控、数据集中存储、计量数据修正等功能。皮带秤网络监控允许操作员远程监控皮带秤上的物料、累计量、瞬时流量、速度、仪表内部参数等；数据集中存储按照计质量的要求，将皮带秤数据每小时采集到的累计量集中存储到计质量数据库；计量数据修正对出现异常的数据进行修改、补入操作。

现场皮带秤数据采集具有皮带秤数据实时采集、IO信号物料设置、数据同步发送接收等功能，使得仪表累计量、瞬时流量、速度采集并动态刷新显示，根据按钮信号判断是否换料操作，发送仪表累计量、瞬时流量、速度等数据。

5、报表查询管理子系统

报表查询管理子系统包含 Web 报表平台和计量物资查询两大功能。可实现报表系统菜单维护、岗位维护、部门维护等功能，便于相关人员的管理。

6、中心视频轮询监控

中心视频轮询监控子系统包含视频轮询监控子功能。主要进行视频轮询监控、系统设置、大屏幕类型与运行参数维护、大屏幕衡器设定。

＞应用价值

1、规范计量管理，均衡分配人员的计量任务

在远程计量系统中有台调度服务器，专门负责给计量中心的计量员分配计量任务。调度服务器会根据人员的空闲状态进行合理安排，保证计量均衡有序的进行。

2、缩短计量时间

首先，手工计量的时间要比远程计量多。其次，远程计量的调度服务器可以根据计量点的空闲状态，指引车辆去不同计量点等待远程计量，减少车辆的等待时间。

3、降低人员工作量

原来每个计量点都要配备计量人员，且要一直有人值班。有了远程计量系统就可以根据不同时间段的称重次数的不同，在不同时间端向计量中心配置不同数量的人员。例如在夜间，由于要称重的车辆较少，可以在夜间向计量中心配置少量人员。

4、计量公平、提高了客户满意度

原来不使用监控设备，计量时存在很大的作弊空间，现在通过IC卡以及多种监控技术保证司机自动、自助计量时杜绝人为因素且计量的整个过程都有据可查，从而使计量变得更加公平，让客户更为满意。

＞标准规范

GB8566-88    《计算机软件开发规范》

DL/T686-1999 《电力网电能损耗计算导则》

GB2423.1/2/3  《电工电子产品基本环境试验规程》

Q/001-121•0401-2001《地区负荷管理系统建设导则》

GB/T13730－92《地区电网数据采集与监控系统通用技术条件》

IEC60870-5-102 《远动设备及系统 第5部分 第102篇 电力系统》

GB8567-88 《计算机产品开发文件编制指南》中传输累计量（电能量）配套标准 1996应用标准》
